O Sistema
O Sistema de Fôrmas TIPtech proporciona rapidez e versatilidade na execução de estruturas de concreto armado nas suas mais adversas condições. Com estrutura em aço galvanizado e face de contato em chapa compensada de 12mm, possui grande capacidade de carga, baixo peso e alta flexibilidade.
Com a combinação de apenas 3 painéis padronizados, com 30cm, 60cm e 90cm de largura e 150cm de altura, aliados a Painéis de Complemento, Canto Interno e Canto Externo, se adapta a todos os tipos e geometria das estruturas, atendendo aos mais complexos projetos. Portátil, de fácil montagem e desmontagem, o sistema permite um ciclo de concretagem de apenas um dia, o que resulta em significativa economia de mão de obra e acabamento de melhor qualidade.
Vantagens
- Modulação inteligente e simplificada, que facilita a gestão e o manuseio.
- Painéis portáteis e de montagem simples e rápida, que permitem a desmobilização e o transporte dos componentes na obra em tempo superior aos sistemas tradicionais.
- Exclusivo sistema de Grampos de União e de furações de encaixe entre painéis, que proporcionam alta precisão e o mínimo de folga, reduzindo a “fuga” de nata de concreto e proporcionando qualidade superior nas estruturas concretadas.
- Área de contato dos painéis em chapa compensada plastificada que, aliada ao sistema de união, resulta em qualidade diferenciada nas estruturas concretadas.
- Prático, resistente e versátil, o sistema permite a execução de ciclos de concretagem de até um dia.
- Sistema de Painéis de Complemento, Curva e Cantos (interno/externo) e de formas para pilares que abrem uma infinidade de soluções para a execução das estruturas.
Módulos Disponíveis
Painéis Modulados
Dimensão: 0,30m / 0,60m / 0,90m x 1,50m
Peso: 18,38Kg / 28,76Kg / 42,64kg
Função: Usados para fôrmas de paredes, cortinas, muros de contenção, reservatórios e outras estruturas de grandes áreas.
Perfil de Complemento
Peso: 5,00kg
Função: Usado para montar painéis inferiores a 0,30m (menor dimensão padrão) e complementar a montagem sem a necessidade de madeira da obra.
Canto Externo
Peso: 8,70kg
Função: Permite a conexão entre dois painéis, formando um angulo de 90º na face externa das fôrmas. Não possui face de contato com concreto.
Canto interno
Dimensão: 0,20m x 0,20m x 1,50m
Peso: 39,00kg
Função: Permite a conexão entre dois painéis, formando um ângulo de 90º na face interna da fôrmas Possui face de contrato com concreto em aço galvanizado.

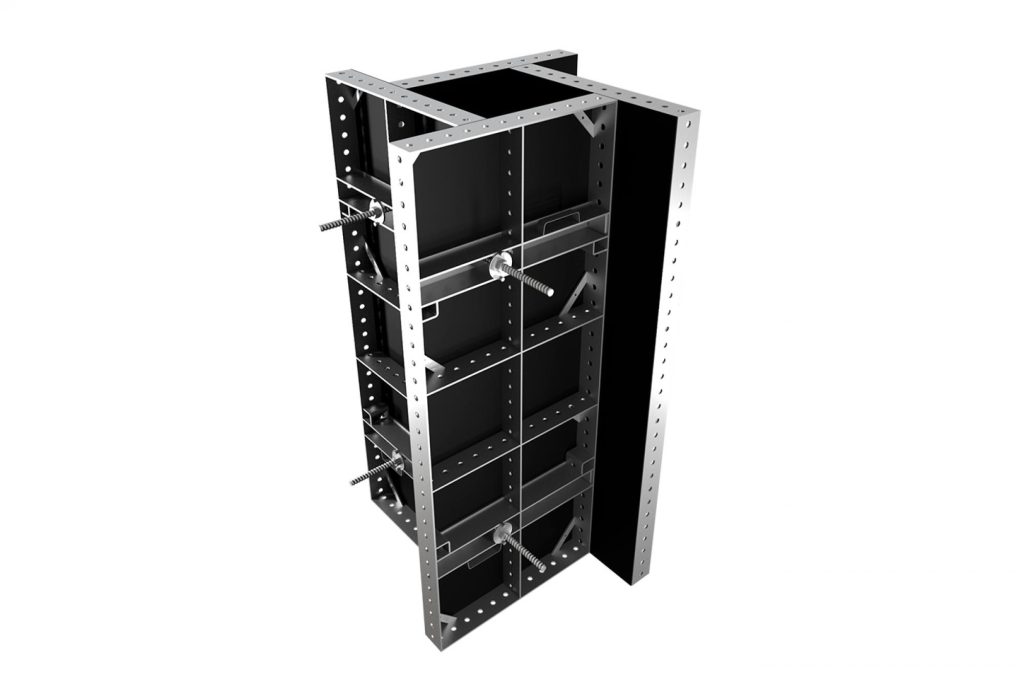

Painel para Pilar
Dimensão: 0,60m x 1,50m
Peso: 21,64kg
Função: Elemento de grande versatilidade, permite a montagem de pilares em diversas dimensões até 0,60m.Pode assumir várias configurações através da união dos painéis no estilo “cata-vento”
Conjunto de Ancoragem
Dimensão: 0,75m / 1,00m / 1,25m / 1,50m / 2,00m / 2,50m / 3,00m
Peso: 2,50Kg / 3,30Kg / 4,15Kg / 5,00Kg / 6,60Kg / 8,30Kg / 9,90kg
Função: Amarração com perfis metálicos ou de madeira, para fôrmas de pilares, paredes ou vigas. Porca de Ancoragem: 1,50Kg
Console de Trabalho
Dimensão: 1,00m (passarela) x (guarda-corpo) 1,20m
Peso: 5,00kg
Função: Permite a montagem de passarela suspensa ao longo das fôrmas, onde não há possibilidade de montagem de andaimes.
Perfil de Alinhamento
Dimensão: : 1,00m / 1,50m / 2,00m / 2,50m / 3,00m / 3,50m h=0,05m
Peso: 5,00kg
Função: Alinha os painéis TIPtech, auxiliando ainda na amarração conjunta dos mesmos.
Clip de União
Peso: 0,90kg
Função: Utilizado para união painéis
