MULTIflex

tecnologia e segurança a serviço de sua obra

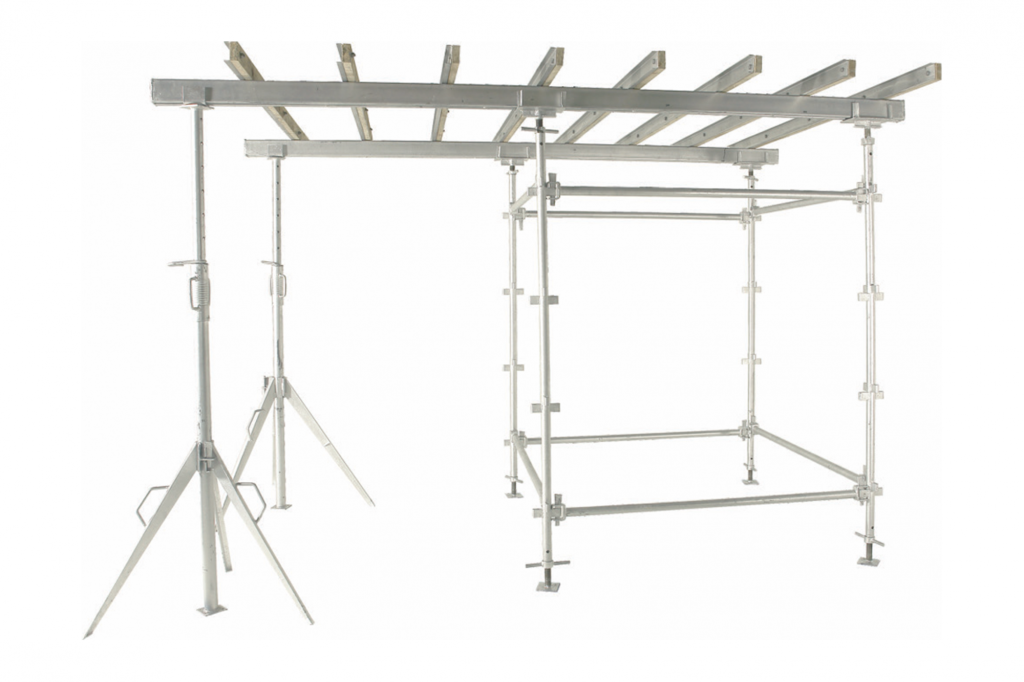

O Sistema

O Sistema MULTIflex de Escoramento é composto por Postes com encaixes multidirecionais, unidos por travessas tubulares, que possuem sistema de encaixe por encunhamento, que proporciona grande estabilidade ao conjunto.

O sistema de Torres, quando combinado com Escoras e Tripés, possibilita agilidade em diferentes fases do trabalho. Sua flexibilidade permite utilização em diversos tipos de obra, como plataforma de serviços, estruturas especiais e escadas para obra.

Vantagens

  • Ideal para construções em alvenaria estrutural.
  • Variedade de formatos e alturas, em razão dos encaixes multidirecionais.
  • Facilidade de montagem em locais confinados para retirada dos elementos, uma vez que Postes e Travessas são elementos tubulares independentes.
  • A montagem pode envolver cintas, vigas e demais elementos existentes, uma vez que não possui módulos fixos.
tip

Módulos Disponíveis

tip

Forcado de Regulagem Simples e Múltiplo

Peso: 6,00Kg (Simples) / 8,00Kg (múltiplos) / 9,00Kg (H20kg

Função: Dá apoio ao vigamento principal, comportando uma (Simples) ou duas vigas (Múltiplos) em transpasse, de acordo com a face utilizada.

tip

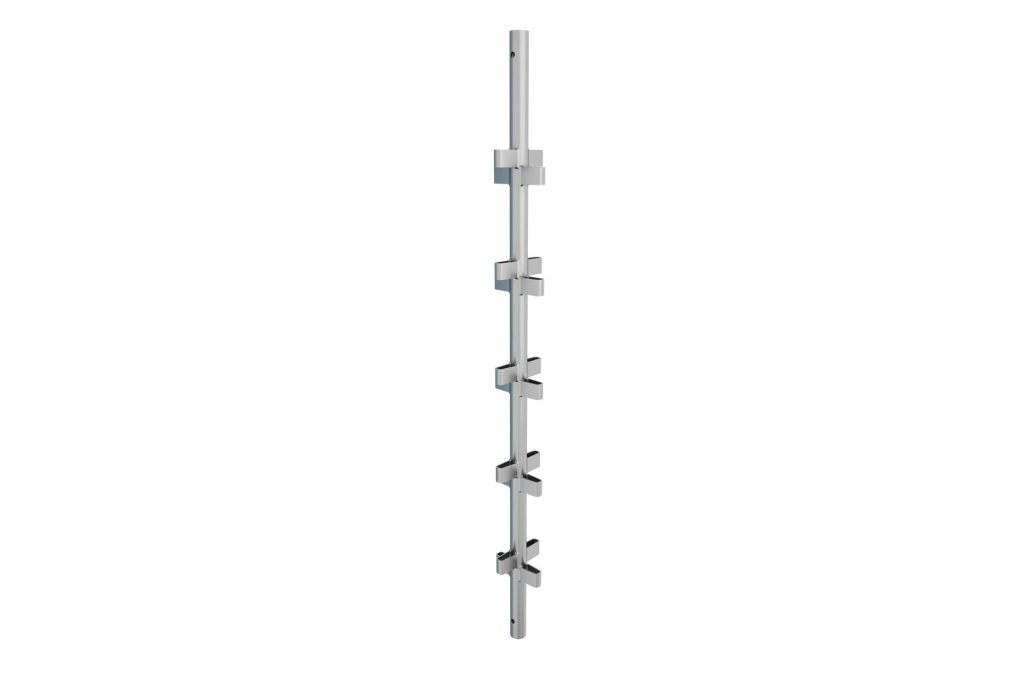

Poste Multi

Dimensão: 0,70m / 1,00m / 1,50m / 2,00m / 2,50m / 3,00mm

Peso: 2,70Kg / 3,90Kg / 5,90Kg / 7,80Kg / 9,80Kg / 11,80Kgkg

Função: Elemento vertical (montante) de tamanhos variados, que dá altura às torres, por possuir encaixes ortogonais. Pode formar qualquer tipo de módulo.

tip

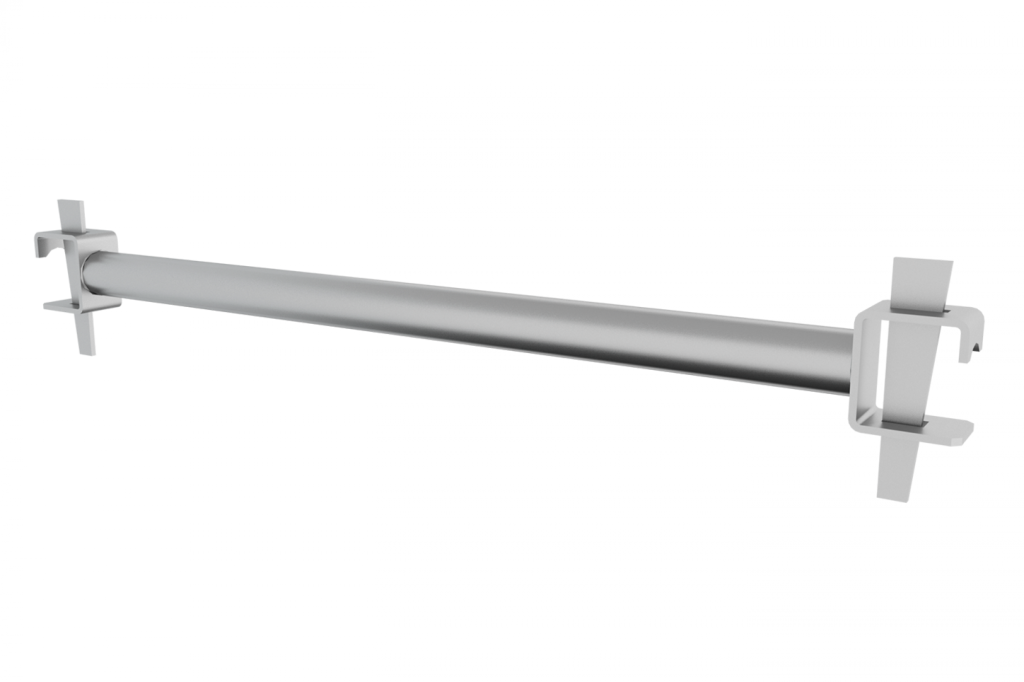

Travessa Multi

Dimensão: 0,66m / 0,83m / 1,16m / 1,66m / 2,23m

Peso: : 2,30Kg / 2,90Kg / 4,00Kg / 5,80Kg / 6,50kg

Função: Faz união entre os postes. Com a sua variedade de tamanhos, pode formar torres com diferentes larguras e comprimentos.

tip

Telescópica 60

Dimensão: 0,66m (abertura máxima de 0,30m)m

Peso: 2,40kg

Função: : Serve de base de regulagem telescópica, com graduação a cada 0,10m

tip

Base Regulável

Dimensão: Variação até 0,25m

Peso: 6,00kg

Função: Nivelar o escoramento.

tip

Diagonal Multi

Dimensão: 1,91m / 2,26m

Peso: 4,90Kg / 5,50kg

Função: Contraventa os módulos das torres, indispensável em torres com mais de um nível de poste.

tip

Viga T2

Dimensão: 1,00m / 1,20m / 1,50m / 2,00m / 2,50m / 3,00m (h=0,05m)m

Peso: 5,00Kg/mkg

Função: É utilizado para travamento de fôrmas  de vigas, paredes e pilares, além de ser usada como vigamento secundário para vigas e lajes.

tip

Viga T3

Dimensão: 1,50m / 2,00m / 2,50m / 3,00m / 3,50m (h=0,075m)m

Peso: 7,00kg

Função: Viga metálica com enchimento de madeira, é utilizada como vigamento secundário dos escoramentos.

tip

Viga T4

Dimensão: 1,50m / 2,00m / 2,50m / 3,00m / 3,50m / 4,00m (h=0,10m)m

Peso: 8,00Kg/mkg

Função: Viga metálica é utilizada como vigamento primário dos escoramentos

tip

Viga H20

Dimensão: 1,80m / 2,00m / 2,45m / 2,90m / 3,30m / 3,60m / 4,50m / 4,90m / 5,90 (h=0,20m)m

Peso: 5,20Kg/mkg

Função: Viga de madeira colada, tem como característica principal a alta capacidade de carga aliada ao seu baixo peso. É utilizada como vigamento primário.

tip

Viga H15

Dimensão: 2,00m / 2,50m / 3,00m

Peso: 4,35Kq/mkg

Função: Viga de madeira colada, tem como característica principal seu baixo peso e alta funcionalidade, sendo utilizada como vigamento secundário.

tip

Base de Escora

Dimensão: 1,50m / 2,00m

Peso: 9,50Kq e 12,40kg

Função: Serve como base tabular das escoras I e II.

tip

Telescópia

Dimensão: 1,50m / 2,00m / 3,00m

Peso: 6,50Kg / 8,00Kg / 13,00kg

Função: Parte superior das escoras, proporciona regulagem telescópica com furos a cada 0,10m.

tip

Escoras L

Dimensão: Atinge a altura de até 2,90m

Peso: 8,00kg

Função: Escoras leves para estruturas prediais

tip

Escoras T550

Dimensão: Atinge a altura de até 5,50m

Peso: 28,90kg

Função: : Com capacidade de carga de até 1.200,00Kg, é utilizada em reescoramentos com pé direito alto e ainda em alguns casos especiais.

tip

Forcados (Múltiplo e simples)

Peso: 2,50Kg / 3,00Kg / 4,00kg

Função: Encaixados no topo das Escoras, servem de apoio para as vigas primarias.

tip

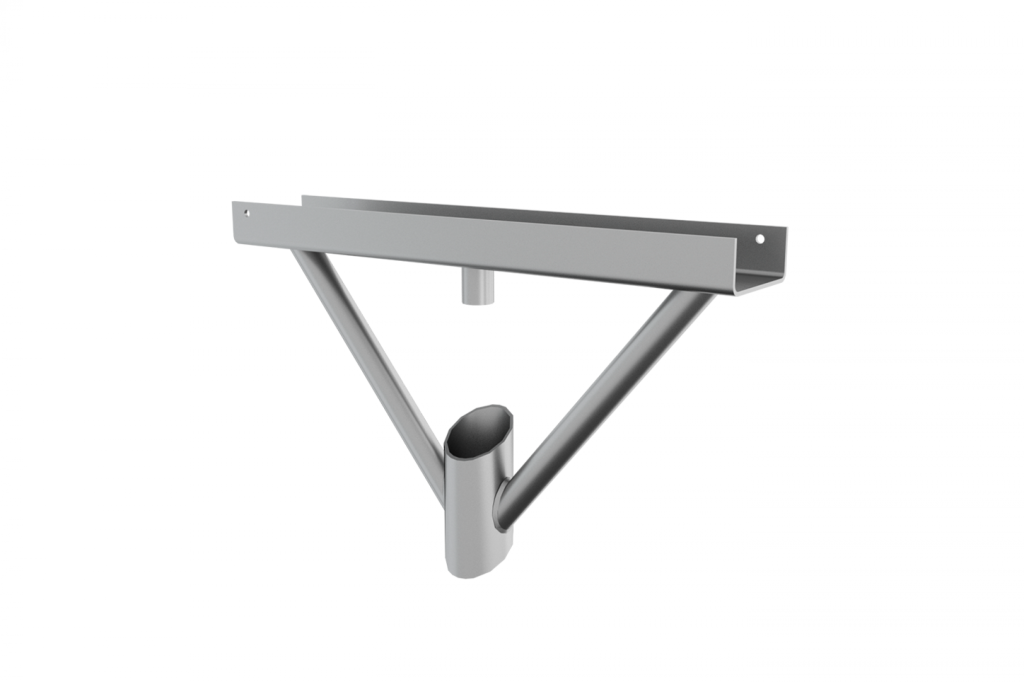

Cruzeta

Peso: 5,20kg

Função: Apoiada nas Escoras, com uma peça de madeira fixa em sua calha, serve de apoio às fôrmas das vigas de concreto

tip

Tripé de Escora

Peso: 13,00kg

Função: Fixado às escoras, facilita a montagem de conjunto mantendo-as em posições vertical. Serve também para estabilizar o conjunto total. Suas alças de transporte servem como degrau de apoio para nivelamento e montage

tip

Braçadeiras Fixa e Giratória

Dimensão: Modelos 42,20mm x 42,20mm / 42,20mm x 50,80m

Peso: 1,20Kg / 1,30kg

Função: Faz a união de tubos para contraventamentos entre torres formando estruturas tubulares de variados tamanhos.

tip

Base Furada

Dimensão: 0,11m / 0,15m / 0,20m / 0,25m / 0,30m / 0,45m

Peso: 1,40Kg / 1,60Kg / 1,80Kg / 2,00Kg / 2,50Kg / 4,20kg

Função: Situada sobre o barramento dos fundos de vigas, funciona como apoio aos forcados que farão o cimbramento das lajes, eliminando a necessidade de elementos verticais até o piso.

tip

Conjunto de Ancoragem

Dimensão: 0,75m / 1,00m / 1,25m / 1,50m / 2,00m / 2,50m / 3,00m

Peso: 2,50Kg / 3,30Kg / 4,15Kg / 5,00Kg / 6,60Kg / 8,30Kg / 9,90kg

Função: Amarração com perfis metálicos ou de madeira, para fôrmas de pilares, paredes ou vigas.

tip

Garra para Vigas (cachorrinho)

Peso: 0,40kg

Função: Acopla-se às barras de ancoragem formando jogos de amarração nos fundos das fôrmas das vigas.

tip

Aprumador de Pilar

Dimensão: 2,70m à 3,00m

Peso: 12,40kg

Função: Com um sistema de roscas esquerda/direita e bases articuláveis, permite o ajuste de prumo perfeito nas fôrmas dos pilares e paredes.

tip

Perfil Ômega TIP

Dimensão: 1,00m / 1,50m / 1,80m / 3,00m

Peso: 5,00Kg / 7,30Kg / 8,90Kg / 14,50kg

Função: Posicionado sobre o vigamento secundário das lajes, dá perfeito console ás fôrmas de lajes nervuradas. Contra com o sistema ”Drop” que permite a rápida desforma com máximo reaproveitamento.

tip

Ômega Regulável

Dimensão: variável de 0,40m a 0,60m

Peso: 9kg

Função: : É usado para pequenos arremates e complementos em vãos.

tip

Cabeçal Ômega (reescoramento)

Peso: 5,20Kg/mkg

Função: Posicionado entre os perfis Ômega, permite a retirada dos mesmos sem perder o ponto de reescoramento, através de moderno sistema “Drop”.

×
